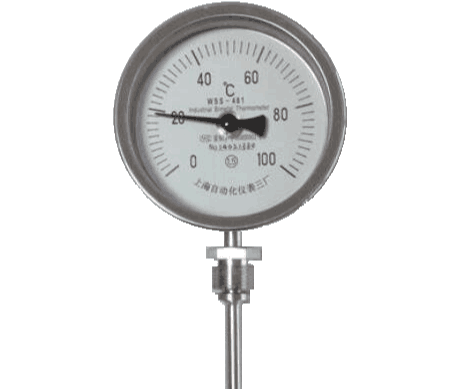

WSS-481可動外螺紋萬向型雙金屬溫度計簡介
雙金屬溫度計是用于測量中、低溫的現場檢測儀表，它具有易讀數，安全可靠，使用壽命長等優點，上海自動化儀表三廠生產的WSS-481可動外螺紋萬向雙金屬溫度計可以直接測量工業生產過程中-60℃~600℃范圍內的液體、氣體和蒸汽等介質的溫度。

WSS-481可動外螺紋萬向型雙金屬溫度計主要技術參數
◆測量范圍：-60~600℃
◆精度等級： 1.5級（可以做成1.0級）
◆標度盤公稱直徑：100mm
◆插入深度：L=75~2500mm
◆保護管直徑：d=Φ8、Φ10（尾管長度75～1500mm）
◆保護管材質：不銹鋼304，321，316或其它
◆安裝螺紋：M27*2其它請注明
◆響應時間：≤45S
◆使用環境溫度：室內-25~55℃；室外-40~85℃
◆相對濕度：5~100%
◆防護等級：IP65
◆執行標準 JB/T8803-1998

工作原理
雙金屬溫度計是利用兩種不同金屬的膨脹系數不同的原理而工作的。將雙金屬片繞制成螺旋管狀的一端被固定，另一自由端與指針連接，隨著溫度的變化而轉動，并帶動指針在表盤上顯示對應的溫度。

使用選型

選型舉例：
WSS-481 表示表盤直徑Φ100mm的可動外螺紋連接，萬向型雙金屬溫度計
WSS-411 表示表盤直徑Φ100mm的可動外螺紋連接，徑向型雙金屬溫度計
WSS-471 表示表盤直徑Φ100mm的可動外螺紋連接，萬向型熱套式雙金屬溫度計
另外還需要提供插深和使用溫度

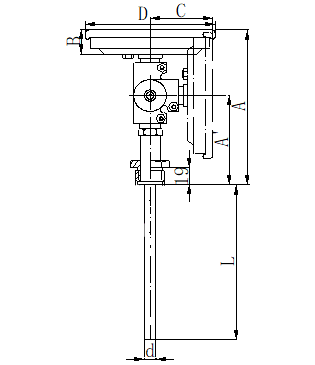

 安裝圖片
◆WSS-481可動外螺紋萬向型雙金屬溫度計（D=111,A=140,A'=85,B=24,C=61）
